無線定位系統由定位硬件層、網絡連接層、數據解算層和應用層組成。定位硬件層是無線定位系統實現定位功能的主體部分，包括定位微基站和定位微標簽；網絡連接層用于將定位微基站采集的數據回傳到數據中心；數據解算層則是實現標簽位置計算的關鍵；應用層針對客戶的需求，完成了業務層面的呈現。

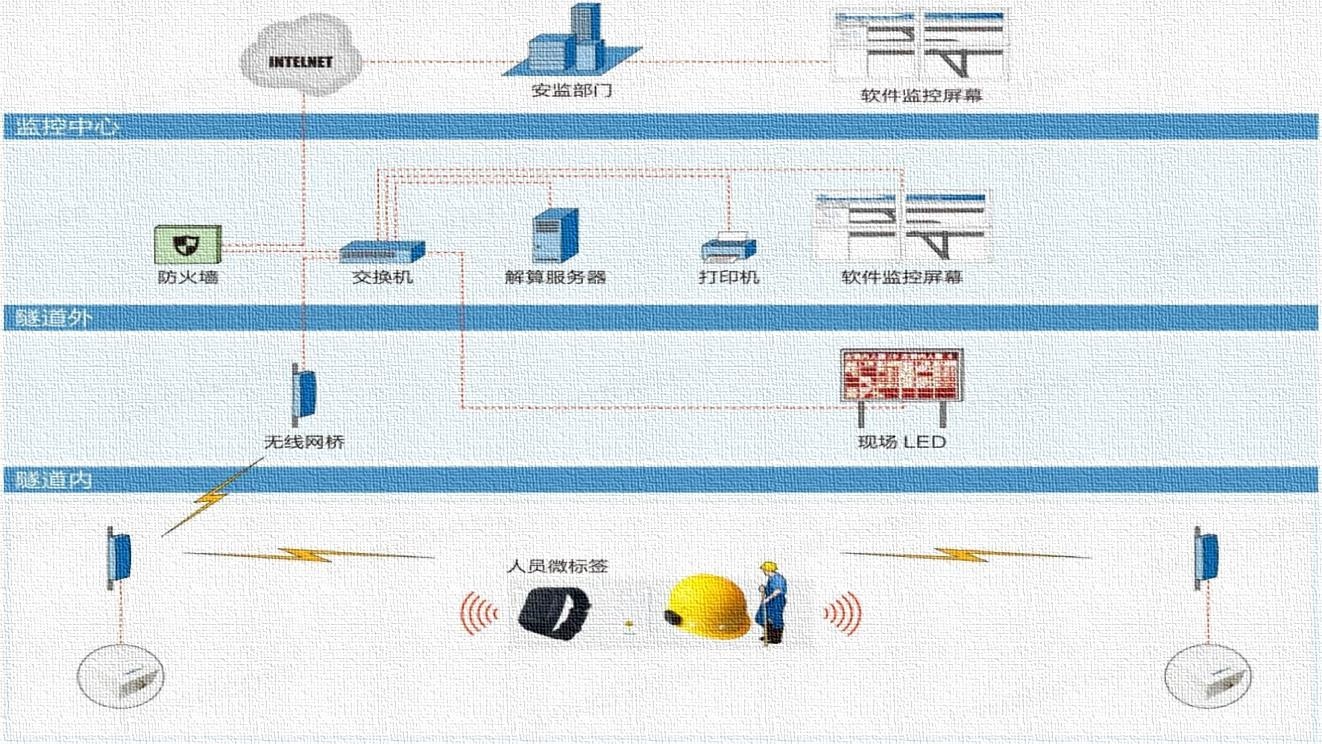

系統示意圖

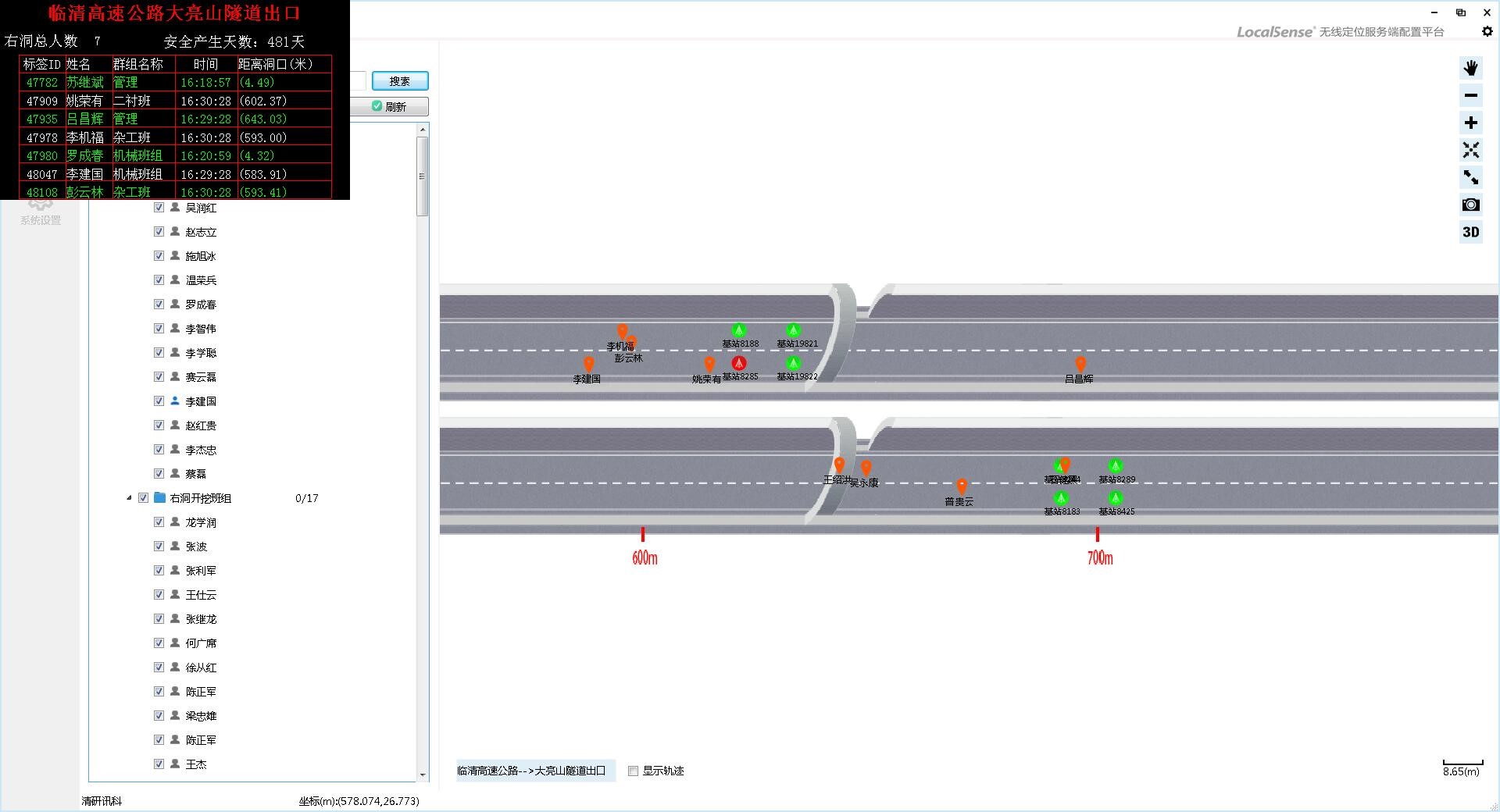

二維精確定位電腦顯示效果圖

        隧道、巷道均屬于典型的狹長建筑結構，隧道寬度一般在 15 米以下，高度一般不超過 10 米，長度則可達數公里。施工中的隧道環境復雜，施工重型車輛多、環境可視性差、掌子面附近隨時進行爆破和掘進任務，使隧道施工環境危險度極高。與此同時，隧道內的基礎設施更是難于建設。考慮到施工和照明需要，一般會為隧道內敷設電源；但施工容易對線路經常造成損害，因此很難敷設有線網絡，給數據回傳造成困難。狹長場景中的人員定位，采用一維定位的方式實現。在這種場景中，管理者更加關注人員在隧道長度方向（x 軸方向，即沿著隧道伸展方向）上的精確位置；而并不關心人員是靠隧道左邊還是右邊。使用一維定位方案，僅需要每隔一段距離，部署一個定位微基站，即可實現人員在隧道長度方向上的精準定位，減少了基站的使用數量和工程實施工作量。無線定位系統，在一維定位模式下，沿著隧道的長度方向，每隔 500米左右部署一個無線定位基站；當遇到大的拐彎時（相鄰基站間沒有視距），在拐彎處增加一個定位基站，即可實現隧道的無線定位的全覆蓋。
